陶瓷電路板和金屬基電路板的區別

      電路板按層數分單雙面板和多層板；按材料分陶瓷電路板、銅基板、鋁基板、環氧樹脂電路板等。金屬基電路板通常是采用銅基板或者鋁基等金屬基材制作的電路板，陶瓷電路板基材是陶瓷，那么陶瓷電路板和金屬基電路板有什么區別呢？

一，金屬基電路板的構成和特點

金屬基電路板構成

金屬基電路板是由金屬基板、絕緣介質層和線路銅層三位一體而制成的復合印

制電路板。金屬基通常為鋁、鐵、銅、殷銅、鎢鉬合金等絕緣介質層常用改性環氧樹脂、聚苯醚、聚酰亞胺等而線路層則是銅層等幾個部分組成。同剛性柔性印制電路板一樣金屬基印制電路板也可分為單面、雙面和多層是印制電路板的一個特殊品種。

金屬基電路板應用

金屬基電路板的優異導(散)熱、電磁屏蔽、尺寸穩定等性能，近年來在通信電源、汽車、摩托車、電動機、電器、辦公自動化等領域得到了越來越廣泛的應用。

金屬基電路板特點：

金屬基電路板相對常規的印制電路板來說，具有一定的導熱性能，比如鋁基電路板導熱率1.0W~2.0W，成本較低；銅基電路板導熱系數高達300W---450W左右，大多是使用在汽車前燈、尾燈和一些設備（無人飛機），但是銅的價格比較貴，成本較高，但是銅的導熱性很強，但是絕緣性很差，需要做絕緣層處理。

二，對比金屬基電路板，陶瓷電路板的優勢和特點

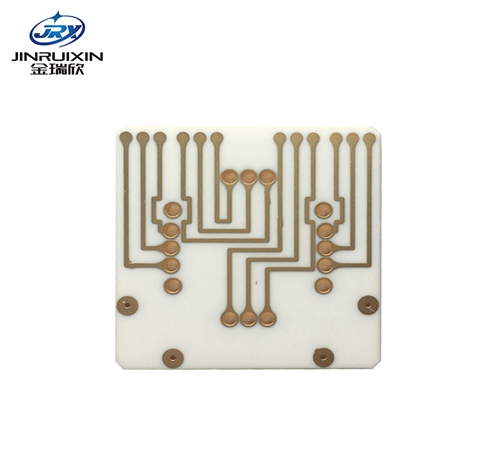

陶瓷電路板采用的陶瓷基作為基材，一般用有氧化鋁、氮化鋁、氮化硅陶瓷基板印

制線路加工而成。陶瓷電路板一共分為陶瓷基、線路層、金屬層，陶瓷電路板的導熱率在15w~260w，是鋁基板導熱的十幾到幾百倍；銅基板導熱鋁很高，但是不具備好的絕緣性能，價格較貴。陶瓷電路板則同時具備高導熱率和絕緣性能優勢，是很多領域很好的散熱基電路板和絕緣基板。

     可以看出，陶瓷電路板比金屬基電路板而言，同時具備良好的導熱性能和絕緣性能。相抵鋁基電路板來說，陶瓷電路板成本是高一些，但是導熱性能鋁基板不能比擬的；相對銅基電路板來說，陶瓷電路板價格相對較低，而且陶瓷電路板不僅導熱高還有很好的絕緣性能。更多陶瓷電路板制作可以咨詢金瑞欣特種電路，十多年行業經驗加上三年陶瓷電路板制作經驗，主營氧化鋁陶瓷電路板、氮化鋁陶瓷電路板、氮化硅陶瓷電路板等，工藝成熟，歡迎咨詢。相關資訊推薦“陶瓷電路板與陶瓷基板以及普通電路板的區別”
